ВВГЭнг(А)-FRLSLTx 2х10

Цена по запросу

под заказ

Характеристики
Расшифровка
Конструкция
Применение

Характеристики

Коэффциент радиуса изгиба: k=10
Радиус изгиба: 198 мм

ГОСТ 31996-2012 (действителен)

Внимание!

При данном радиусе изгиба Барабан №8 является минимальным для намотки!
В противном случае кабель может быть поврежден! Намотка данного кабеля на другой барбан или в бухту производится по усмотрению кладовщика!

Номинальное переменное напряжение	1 кВ
Количество жил	2
Площадь поперечного сечения	10 мм²
Вес кабеля	562 кг
Диаметр кабеля	19,8 мм
Допустимый ток короткого замыкания	1,09 кА
Коэффицент радиуса изгиба	10
Строительная длина	450 м
Класс пожарной безопасности	П1б.1.2.1.2
Срок службы	30 лет
Гарантийный срок эксплуатации	5 лет

Токовая нагрузка в нормальном режиме работы при 100% коэффициенте нагрузки

в воздухе	63 А
на земле	79 А

Токовая нагрузка в режиме перегрузки

в воздухе	71,2 А
на земле	91,6 А

Сопротивление

индуктивное	0,073 Ом/км
активное	1,84 Ом/км

Мощность

в воздухе, напряжение 220В	13,86 кВт
в земле, напряжение 220В	17,38 кВт
в воздухе, напряжение 380В	41,42 кВт
в земле, напряжение 380В	51,93 кВт

Температура

Минимальная температура окружающей среды при эксплуатации кабеля	-50 °C
Максимальная температура окружающей среды при эксплуатации кабеля	50 °C
Минимальная температура прокладки кабеля без предварительного подогрева	-15 °C

Расшифровка

* отсутствие буквы А означает, что токопроводящая жила - медная

В изоляция из ПВХ пластиката

В оболочка из поливинилхлоридного пластиката

Г отсутствие защитного покрова

Э экран

нг не распространяет горение при групповой прокладке

(А) класс пожарной безопасности категория A

FR огнестойкий (Fire Resistence)

LS с пониженным дымо- и газовыделением (low smoke)

LTx с пониженной токсичностью продуктов горения (Low Toхic)

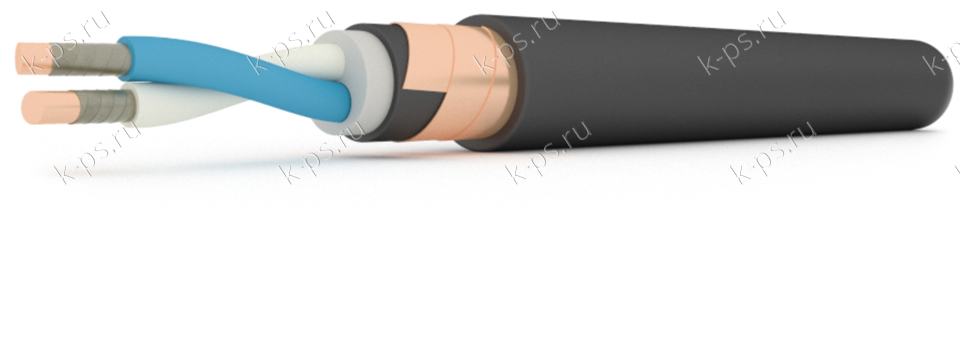

Конструкция

1. Две медных токопроводящих жилы с площадью поперечного сечения 10 мм²

2. Обмотка из слюдосодержащих лент

3. Изоляция из поливинилхлоридного пластиката пониженной пожароопасности

4. Заполнение из ПВХ пластиката пониженной пожарной опасности - для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.

5. Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности

6. Металлический экран - из медных лент или медной фольги

7. Оболочка из ПВХ пластиката пониженной пожарной опасности

Применение

Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
Имеют защитное экранированное покрытие от электромагнитных импульсов
Кабели не распространяют горение при прокладке в пучках
Имеют огнестойкое исполнение
Для эксплуатации в зданиях классов функциональной пожарной опасности Ф1-Ф3, в том числе зданиях детских дошкольных образовательных учреждений, специализированных домов престарелых и инвалидов, больниц, спальных корпусах образовательных учреждений интернатного типа и детских учреждений, общежитий, спальных корпусов санаториев и домов отдыха общего типа, кемпингов, мотелей, пансионатов, а также для зрелищных, клубных, спортивных сооружений, зданий организаций по обслуживанию населения, метрополитенов, а также для объектов использования атомной энергии вне гермозоны АС
С пониженным дымо- и газовыделением и с низкой токсичностью продуктов горения
