ВВГЭнг(А)-FRLS 4х25

Цена по запросу

под заказ

Характеристики
Расшифровка
Конструкция
Применение

Характеристики

Коэффциент радиуса изгиба: k=10
Радиус изгиба: 289 мм

ГОСТ 31996-2012 (действителен)

Внимание!

При данном радиусе изгиба Барабан №12 является минимальным для намотки!
В противном случае кабель может быть поврежден! Намотка данного кабеля на другой барбан или в бухту производится по усмотрению кладовщика!

Номинальное переменное напряжение	1 кВ
Количество жил	4
Площадь поперечного сечения	25 мм²
Вес кабеля	1610 кг
Диаметр кабеля	28,9 мм
Допустимый ток короткого замыкания	3,46 кА
Коэффицент радиуса изгиба	10
Строительная длина	300 м
Класс пожарной безопасности	П1б.1.2.1.2
Срок службы	30 лет
Гарантийный срок эксплуатации	5 лет

Токовая нагрузка в нормальном режиме работы при 100% коэффициенте нагрузки

в воздухе	141 А
на земле	144 А

Токовая нагрузка в режиме перегрузки

в воздухе	169,2 А
на земле	244,8 А

Сопротивление

индуктивное	0,066 Ом/км
активное	0,74 Ом/км

Мощность

в воздухе, напряжение 220В	31,02 кВт
в земле, напряжение 220В	31,68 кВт
в воздухе, напряжение 380В	92,69 кВт
в земле, напряжение 380В	94,67 кВт

Температура

Минимальная температура окружающей среды при эксплуатации кабеля	-50 °C
Максимальная температура окружающей среды при эксплуатации кабеля	50 °C
Минимальная температура прокладки кабеля без предварительного подогрева	-15 °C

Расшифровка

* отсутствие буквы А означает, что токопроводящая жила - медная

В изоляция из ПВХ пластиката

В оболочка из поливинилхлоридного пластиката

Г отсутствие защитного покрова

Э экран

нг не распространяет горение при групповой прокладке

(А) класс пожарной безопасности категория A

FR огнестойкий (Fire Resistence)

LS с пониженным дымо- и газовыделением (low smoke)

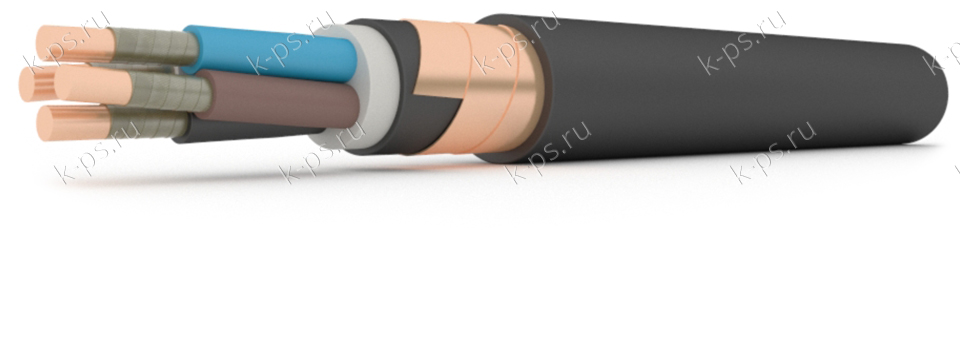

Конструкция

1. Четыре медных токопроводящих жилы с площадью поперечного сечения 25 мм²

2. Обмотка из слюдосодержащих лент

3. Изоляция из поливинилхлоридного пластиката пониженной пожароопасности

4. Заполнение из ПВХ пластиката пониженной пожарной опасности - для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.

5. Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности

6. Экран из алюмополиэтиленовой ленты, с проложенной под ней медной луженой проволокой

7. Оболочка из ПВХ пластиката пониженной пожарной опасности

Применение

Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
Имеют защитное экранированное покрытие от электромагнитных импульсов
Для общепромышленного применения и на атомных станциях (АС) вне гермозоны в системах АС класса 2 по классификации ОПБ 88/97 (ПН АЭ Г–01-011) при поставках на внутренний рынок и на экспорт, в том числе в страны с тропическим климатом
Кабели предназначены для прокладки в кабельных сооружениях и помещениях, в том числе во взрывоопасных зонах всех классов, кроме взрывоопасных зон класса В-1
Кабели не распространяют горение при прокладке в пучках
Имеют огнестойкое исполнение
