ПвПнг(А)-HF 4х2,5

Цена по запросу

Производитель: МКМ

В наличии (м): 3647

Разбивка: 3647

Характеристики
Расшифровка
Конструкция
Применение

Характеристики

Коэффциент радиуса изгиба: k=10
Радиус изгиба: 146 мм

Внимание!

При данном радиусе изгиба Барабан №8 является минимальным для намотки!
В противном случае кабель может быть поврежден! Намотка данного кабеля на другой барбан или в бухту производится по усмотрению кладовщика!

Номинальное переменное напряжение	1 кВ
Количество жил	4
Площадь поперечного сечения	2,5 мм²
Вес кабеля	333 кг
Диаметр кабеля	14,6 мм
Допустимый ток короткого замыкания	0,34 кА
Коэффицент радиуса изгиба	10
Строительная длина	450 м
Класс пожарной безопасности	П1б.8.1.2.1
Срок службы	40 лет
Гарантийный срок эксплуатации	5 лет

Токовая нагрузка в нормальном режиме работы при 100% коэффициенте нагрузки

в воздухе	34 А
на земле	40 А

Токовая нагрузка в режиме перегрузки

в воздухе	40,8 А
на земле	68,0 А

Сопротивление

индуктивное	0,116 Ом/км
активное	7,40 Ом/км

Мощность

в воздухе, напряжение 220В	7,48 кВт
в земле, напряжение 220В	8,80 кВт
в воздухе, напряжение 380В	22,35 кВт
в земле, напряжение 380В	26,30 кВт

Температура

Минимальная температура окружающей среды при эксплуатации кабеля	-50 °C
Максимальная температура окружающей среды при эксплуатации кабеля	50 °C
Минимальная температура прокладки кабеля без предварительного подогрева	-15 °C

Расшифровка

* отсутствие буквы А означает, что токопроводящая жила - медная

Пв изоляция из полиэтилена

П оболочка из полимерной композиции, не содержащей галогенов

нг не распространяет горение при групповой прокладке

(А) класс пожарной безопасности категория A

HF не содержащий галогенов (Нalogen free)

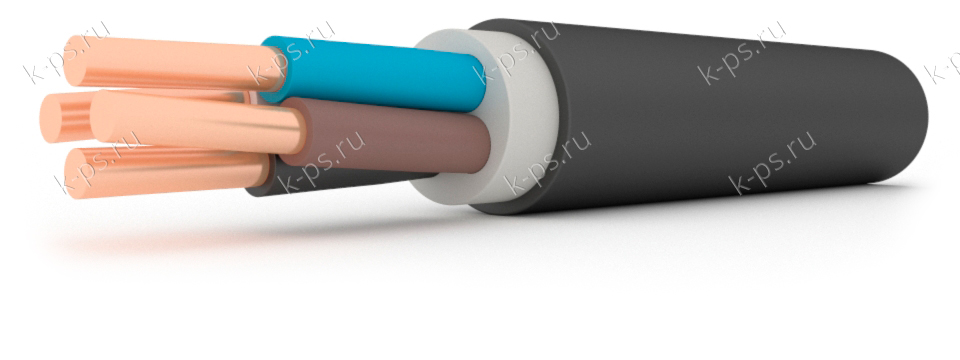

Конструкция

1. Четыре медных токопроводящих жилы с площадью поперечного сечения 2,5 мм²

2. Изоляция из сшитого полиэтилена

3. Заполнение из полимерной композиции, не содержащей галогенов - для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.

4. Оболочка из полимерной композиции, не содержащей галогенов

Применение

Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
При групповой прокладке кабель не распространяет горение
Использованы материалы не содержащие галогенов
Кабели предназначены для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ частотой до 100 Гц, в том числе для эксплуатации в системах АС класса 3Н по классификации ПНАЭ Г-1-011-97
