ПвБПнг(А)-HF 4х240

Цена по запросу

под заказ

Характеристики
Расшифровка
Конструкция
Применение

Характеристики

Коэффциент радиуса изгиба: k=10
Радиус изгиба: 668 мм

Внимание!

При данном радиусе изгиба Барабан №25 является минимальным для намотки!
В противном случае кабель может быть поврежден! Намотка данного кабеля на другой барбан или в бухту производится по усмотрению кладовщика!

Номинальное переменное напряжение	1 кВ
Количество жил	4
Площадь поперечного сечения	240 мм²
Вес кабеля	13990 кг
Диаметр кабеля	66,8 мм
Допустимый ток короткого замыкания	33,32 кА
Коэффицент радиуса изгиба	10
Строительная длина	200 м
Класс пожарной безопасности	П1б.8.1.2.1
Срок службы	40 лет
Гарантийный срок эксплуатации	5 лет

Токовая нагрузка в нормальном режиме работы при 100% коэффициенте нагрузки

в воздухе	598 А
на земле	515 А

Токовая нагрузка в режиме перегрузки

в воздухе	717,6 А
на земле	875,5 А

Сопротивление

индуктивное	0,059 Ом/км
активное	0,08 Ом/км

Мощность

в воздухе, напряжение 220В	131,56 кВт
в земле, напряжение 220В	113,30 кВт
в воздухе, напряжение 380В	393,13 кВт
в земле, напряжение 380В	338,56 кВт

Температура

Минимальная температура окружающей среды при эксплуатации кабеля	-50 °C
Максимальная температура окружающей среды при эксплуатации кабеля	50 °C
Минимальная температура прокладки кабеля без предварительного подогрева	-15 °C

Расшифровка

* отсутствие буквы А означает, что токопроводящая жила - медная

Пв изоляция из полиэтилена

Б броня из стальных оцинкованных лент

П оболочка из полимерной композиции, не содержащей галогенов

нг не распространяет горение при групповой прокладке

(А) класс пожарной безопасности категория A

HF не содержащий галогенов (Нalogen free)

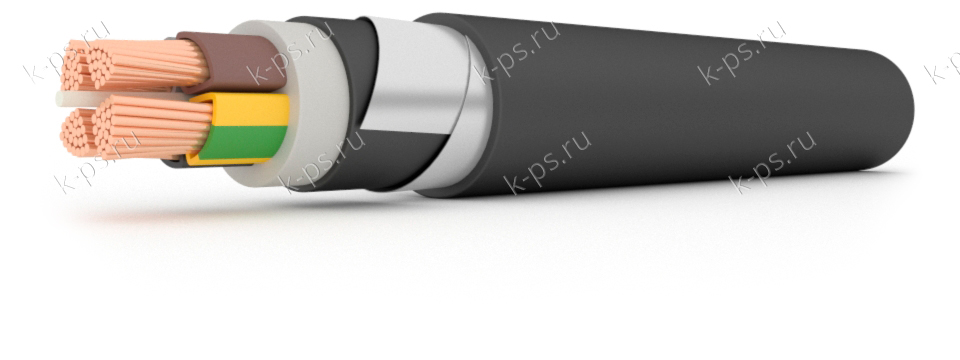

Конструкция

1. Четыре медных токопроводящих жилы с площадью поперечного сечения 240 мм²

2. Изоляция из сшитого полиэтилена

3. Заполнение из полимерной композиции, не содержащей галогенов - для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.

4. Внутреняя оболочка из полимерной композиции, не содержащей галогенов

5. Броня из стальных оцинкованных лент

6. Оболочка из полимерной композиции, не содержащей галогенов

Применение

Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
Применяются при наличии опасности механических повреждений кабеля
При групповой прокладке кабель не распространяет горение
Использованы материалы не содержащие галогенов
Кабели предназначены для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ частотой до 100 Гц, в том числе для эксплуатации в системах АС класса 3Н по классификации ПНАЭ Г-1-011-97
