под заказ
 |
Коэффциент радиуса изгиба: k=10 Радиус изгиба: 415 мм |
Внимание!
При данном радиусе изгиба Барабан №17 является минимальным для намотки!
В противном случае кабель может быть поврежден! Намотка данного кабеля на другой барбан или в бухту производится по усмотрению кладовщика!
| Номинальное переменное напряжение | 1 кВ |
| Количество жил | 3 |
| Площадь поперечного сечения | 95 мм2 |
| Вес кабеля | 3927 кг |
| Диаметр кабеля | 41,5 мм |
| Допустимый ток короткого замыкания | 13,03 кА |
| Коэффицент радиуса изгиба | 10 |
| Строительная длина | 200 м |
| Класс пожарной безопасности | П1б.1.1.2.1 |
| Срок службы | 40 лет |
| Гарантийный срок эксплуатации | 5 лет |
Токовая нагрузка в нормальном режиме работы при 100% коэффициенте нагрузки
| в воздухе | 327 А |
| на земле | 304 А |
Токовая нагрузка в режиме перегрузки
| в воздухе | 392,4 А |
| на земле | 516,8 А |
Сопротивление
| индуктивное | 0,060 Ом/км |
| активное | 0,20 Ом/км |
Мощность
| в воздухе, напряжение 220В | 71,94 кВт |
| в земле, напряжение 220В | 66,88 кВт |
| в воздухе, напряжение 380В | 214,97 кВт |
| в земле, напряжение 380В | 199,85 кВт |
Температура
| Минимальная температура окружающей среды при эксплуатации кабеля | -50 °C |
| Максимальная температура окружающей среды при эксплуатации кабеля | 50 °C |
| Минимальная температура прокладки кабеля без предварительного подогрева | -15 °C |

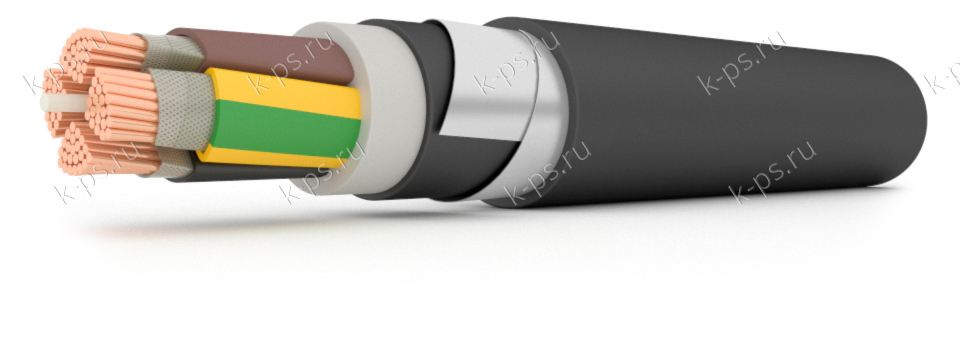

1. Три медных токопроводящих жилы с площадью поперечного сечения 95 мм2
2. Обмотка из слюдосодержащих лент
3. Изоляция из сшитого полиэтилена
4. Заполнение из полимерной композиции, не содержащей галогенов - для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
5. Внутреняя оболочка из полимерной композиции, не содержащей галогенов
6. Обмотка лентой из негорючего материала
7. Броня из стальных оцинкованных лент
8. Оболочка из полимерной композиции, не содержащей галогенов
