ПвПГнг(А)-HF 1х70

Цена по запросу

под заказ

Характеристики
Расшифровка
Конструкция
Применение

Характеристики

Коэффциент радиуса изгиба: k=8
Радиус изгиба: 134 мм

Внимание!

При данном радиусе изгиба Барабан №8 является минимальным для намотки!
В противном случае кабель может быть поврежден! Намотка данного кабеля на другой барбан или в бухту производится по усмотрению кладовщика!

Номинальное переменное напряжение	1 кВ
Количество жил	1
Площадь поперечного сечения	70 мм²
Вес кабеля	953 кг
Диаметр кабеля	19,2 мм
Допустимый ток короткого замыкания	9,38 кА
Коэффицент радиуса изгиба	7,5
Строительная длина	300 м
Класс пожарной безопасности	П1б.8.1.2.1
Срок службы	40 лет
Гарантийный срок эксплуатации	5 лет

Токовая нагрузка в нормальном режиме работы при 100% коэффициенте нагрузки

в воздухе	279 А
на земле	255 А

Токовая нагрузка в режиме перегрузки

в воздухе	334,8 А
на земле	433,5 А

Сопротивление

индуктивное	0,061 Ом/км
активное	0,28 Ом/км

Мощность

в воздухе, напряжение 220В	61,38 кВт
в земле, напряжение 220В	56,10 кВт
в воздухе, напряжение 380В	183,41 кВт
в земле, напряжение 380В	167,64 кВт

Температура

Минимальная температура окружающей среды при эксплуатации кабеля	-50 °C
Максимальная температура окружающей среды при эксплуатации кабеля	50 °C
Минимальная температура прокладки кабеля без предварительного подогрева	-15 °C

Расшифровка

* отсутствие буквы А означает, что токопроводящая жила - медная

Пв изоляция из полиэтилена

П оболочка из полимерной композиции, не содержащей галогенов

нг не распространяет горение при групповой прокладке

(А) класс пожарной безопасности категория A

HF не содержащий галогенов (Нalogen free)

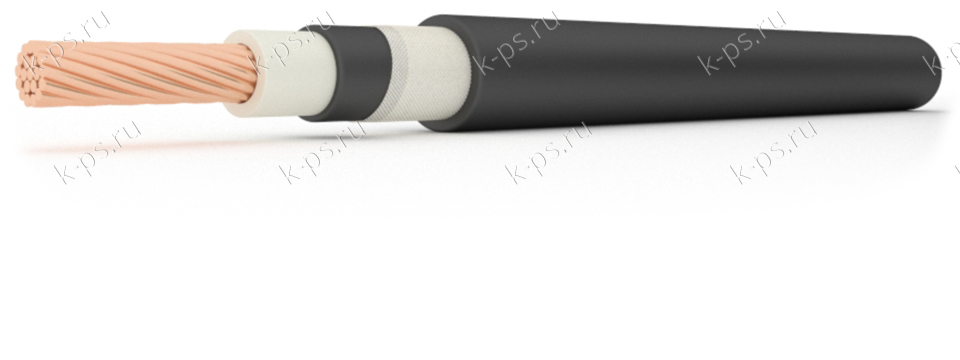

Конструкция

1. Одна медная токопроводящая жила с площадью поперечного сечения 70 мм²

2. Изоляция из сшитого полиэтилена

3. Заполнение из полимерной композиции, не содержащей галогенов - для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.

4. Обмотка - из слюдосодержащей ленты или одной стеклоленты

5. Оболочка из полимерной композиции, не содержащей галогенов

Применение

Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
При групповой прокладке кабель не распространяет горение
Использованы материалы не содержащие галогенов
Кабели предназначены для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ частотой до 100 Гц, в том числе для эксплуатации в системах АС класса 3Н по классификации ПНАЭ Г-1-011-97
