ППГнг(А)-HF 3х150

Цена по запросу

под заказ

Характеристики
Расшифровка
Конструкция
Применение

Характеристики

Коэффциент радиуса изгиба: k=10
Радиус изгиба: 435 мм

Внимание!

При данном радиусе изгиба Барабан №17 является минимальным для намотки!
В противном случае кабель может быть поврежден! Намотка данного кабеля на другой барбан или в бухту производится по усмотрению кладовщика!

Номинальное переменное напряжение	1 кВ
Количество жил	3
Площадь поперечного сечения	150 мм²
Вес кабеля	5500 кг
Диаметр кабеля	43,5 мм
Допустимый ток короткого замыкания	16,30 кА
Коэффицент радиуса изгиба	10
Строительная длина	200 м
Класс пожарной безопасности	П1б.8.1.2.1
Срок службы	30 лет
Гарантийный срок эксплуатации	5 лет

Токовая нагрузка в нормальном режиме работы при 100% коэффициенте нагрузки

в воздухе	346 А
на земле	358 А

Токовая нагрузка в режиме перегрузки

в воздухе	391,0 А
на земле	415,3 А

Сопротивление

индуктивное	0,060 Ом/км
активное	0,12 Ом/км

Мощность

в воздухе, напряжение 220В	76,12 кВт
в земле, напряжение 220В	78,76 кВт
в воздухе, напряжение 380В	227,46 кВт
в земле, напряжение 380В	235,35 кВт

Температура

Минимальная температура окружающей среды при эксплуатации кабеля	-50 °C
Максимальная температура окружающей среды при эксплуатации кабеля	50 °C
Минимальная температура прокладки кабеля без предварительного подогрева	-15 °C

Расшифровка

* отсутствие буквы А означает, что токопроводящая жила - медная

П изоляция из полимерной композиции, не содержащей галогенов

П оболочка из полимерной композиции, не содержащей галогенов

Г отсутствие защитного покрова

нг не распространяет горение при групповой прокладке

(А) класс пожарной безопасности категория A

HF не содержащий галогенов (Нalogen free)

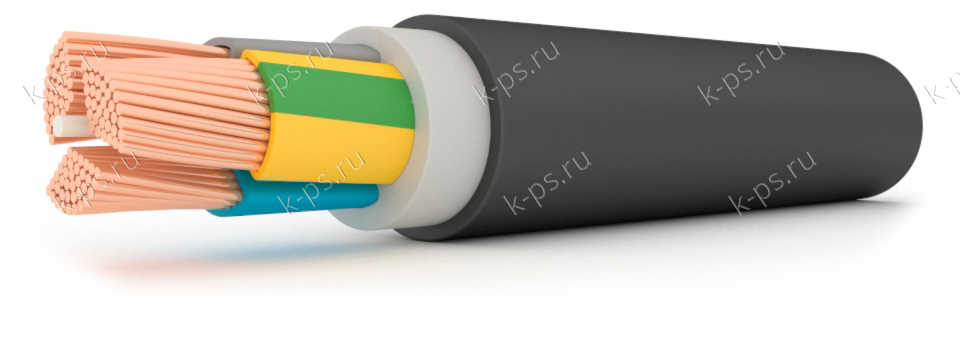

Конструкция

1. Три медных токопроводящих жилы с площадью поперечного сечения 150 мм²

2. Изоляция - полимерная композиция, не содержащая галогенов

3. Заполнение из полимерной композиции, не содержащей галогенов - для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.

4. Оболочка из полимерной композиции, не содержащей галогенов

Применение

Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
При групповой прокладке кабель не распространяет горение
Для эксплуатации в системах АС класса 3Н по классификации ПН АЭ Г-1-011-97
