Производитель: ЭМ-Каб, Росскат, КавказКабель
В наличии (м): 500
Разбивка: 240; 150; 106; 4
 |
Коэффциент радиуса изгиба: k=10 Радиус изгиба: 394 мм |
Внимание!
При данном радиусе изгиба Барабан №16 является минимальным для намотки!
В противном случае кабель может быть поврежден! Намотка данного кабеля на другой барбан или в бухту производится по усмотрению кладовщика!
| Номинальное переменное напряжение | 1 кВ |
| Количество жил | 5 |
| Площадь поперечного сечения | 120 мм2 |
| Вес кабеля | 3652 кг |
| Диаметр кабеля | 39,5 мм |
| Допустимый ток короткого замыкания | 16,43 кА |
| Коэффицент радиуса изгиба | 10 |
| Строительная длина | 200 м |
| Класс пожарной безопасности | П1б.1.1.2.1 |
| Срок службы | 30 лет |
| Гарантийный срок эксплуатации | 5 лет |
Токовая нагрузка в нормальном режиме работы при 100% коэффициенте нагрузки
| в воздухе | 381 А |
| на земле | 347 А |
Токовая нагрузка в режиме перегрузки
| в воздухе | 457,2 А |
| на земле | 589,9 А |
Сопротивление
| индуктивное | 0,060 Ом/км |
| активное | 0,15 Ом/км |
Мощность
| в воздухе, напряжение 220В | 83,82 кВт |
| в земле, напряжение 220В | 76,34 кВт |
| в воздухе, напряжение 380В | 250,47 кВт |
| в земле, напряжение 380В | 228,12 кВт |
Температура
| Минимальная температура окружающей среды при эксплуатации кабеля | -50 °C |
| Максимальная температура окружающей среды при эксплуатации кабеля | 50 °C |
| Минимальная температура прокладки кабеля без предварительного подогрева | -15 °C |

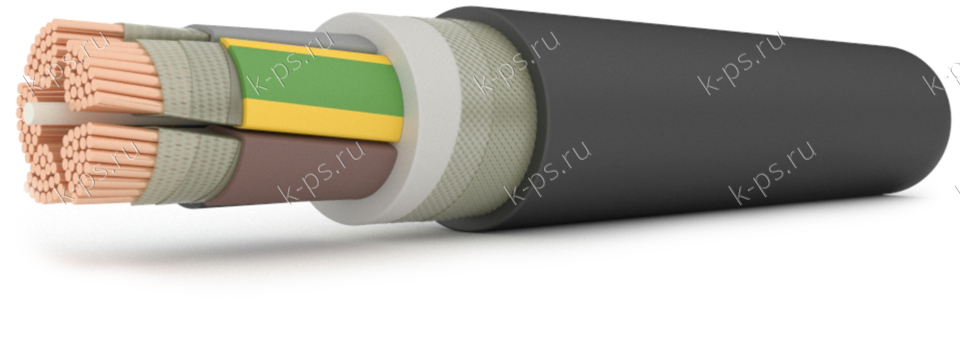

1. Пять медных токопроводящих жил с площадью поперечного сечения 120 мм2
2. Обмотка из слюдосодержащих лент
3. Изоляция - полимерная композиция, не содержащая галогенов
4. Заполнение из полимерной композиции, не содержащей галогенов - для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
5. Оболочка из полимерной композиции, не содержащей галогенов
