ВВГнг(А) 2х16

Цена по запросу

под заказ

Характеристики
Расшифровка
Конструкция
Применение

Характеристики

Коэффциент радиуса изгиба: k=8
Радиус изгиба: 115 мм

ГОСТ 31996-2012 (действителен)

Внимание!

При данном радиусе изгиба Барабан №8 является минимальным для намотки!
В противном случае кабель может быть поврежден! Намотка данного кабеля на другой барбан или в бухту производится по усмотрению кладовщика!

Номинальное переменное напряжение	0,66/1 кВ
Количество жил	2
Площадь поперечного сечения	16 мм²
Вес кабеля	441 кг
Диаметр кабеля	16,5 мм
Допустимый ток короткого замыкания	1,74 кА
Коэффицент радиуса изгиба	7,5
Класс пожарной безопасности	П1б.8.2.5.4
Срок службы	30 лет
Гарантийный срок эксплуатации	5 лет

Токовая нагрузка в нормальном режиме работы при 100% коэффициенте нагрузки

в воздухе	84 А
на земле	102 А

Токовая нагрузка в режиме перегрузки

в воздухе	94,9 А
на земле	118,3 А

Сопротивление

индуктивное	0,068 Ом/км
активное	1,20 Ом/км

Мощность

в воздухе, напряжение 220В	18,48 кВт
в земле, напряжение 220В	22,44 кВт
в воздухе, напряжение 380В	55,22 кВт
в земле, напряжение 380В	67,05 кВт

Температура

Минимальная температура окружающей среды при эксплуатации кабеля	-50 °C
Максимальная температура окружающей среды при эксплуатации кабеля	50 °C
Минимальная температура прокладки кабеля без предварительного подогрева	-15 °C

Расшифровка

* отсутствие буквы А означает, что токопроводящая жила - медная

В изоляция из ПВХ пластиката

В оболочка из поливинилхлоридного пластиката

Г отсутствие защитного покрова

нг не распространяет горение при групповой прокладке

(А) класс пожарной безопасности категория A

Конструкция

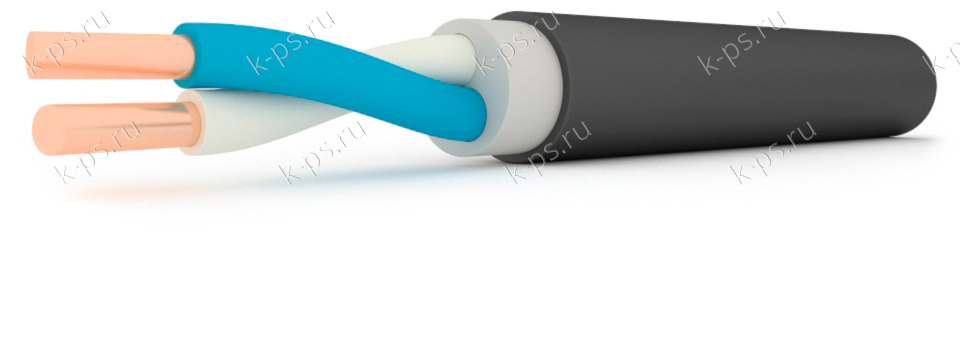

1. Две медных токопроводящих жилы с площадью поперечного сечения 16 мм²

2. Изоляция из поливинилхлоридного пластиката (ПВХ)

3. Заполнение из ПВХ пластиката пониженной горючести - для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.

4. Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката пониженной горючести

5. Оболочка из ПВХ пластиката пониженной горючести

Применение

Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
Для прокладки, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок
Класс пожарной опасности по ГОСТ 31565-2012: П1б.8.2.5.4
