под заказ
 |
Коэффциент радиуса изгиба: k=10 Радиус изгиба: 266 мм |
ГОСТ 31996-2012 (действителен) |
Внимание!
При данном радиусе изгиба Барабан №10 является минимальным для намотки!
В противном случае кабель может быть поврежден! Намотка данного кабеля на другой барбан или в бухту производится по усмотрению кладовщика!
| Номинальное переменное напряжение | 0,66/1 кВ |
| Количество жил | 1 |
| Площадь поперечного сечения | 240 мм2 |
| Вес кабеля | 2570 кг |
| Диаметр кабеля | 26,6 мм |
| Допустимый ток короткого замыкания | 26,80 кА |
| Коэффицент радиуса изгиба | 10 |
| Класс пожарной безопасности | П1б.8.2.5.4 |
| Срок службы | 30 лет |
| Гарантийный срок эксплуатации | 5 лет |
Токовая нагрузка в нормальном режиме работы при 100% коэффициенте нагрузки
| в воздухе | 512 А |
| на земле | 477 А |
Токовая нагрузка в режиме перегрузки
| в воздухе | 578,6 А |
| на земле | 553,3 А |
Сопротивление
| индуктивное | 0,059 Ом/км |
| активное | 0,08 Ом/км |
Мощность
| в воздухе, напряжение 220В | 112,64 кВт |
| в земле, напряжение 220В | 104,94 кВт |
| в воздухе, напряжение 380В | 336,59 кВт |
| в земле, напряжение 380В | 313,58 кВт |
Температура
| Минимальная температура окружающей среды при эксплуатации кабеля | -50 °C |
| Максимальная температура окружающей среды при эксплуатации кабеля | 50 °C |
| Минимальная температура прокладки кабеля без предварительного подогрева | -15 °C |

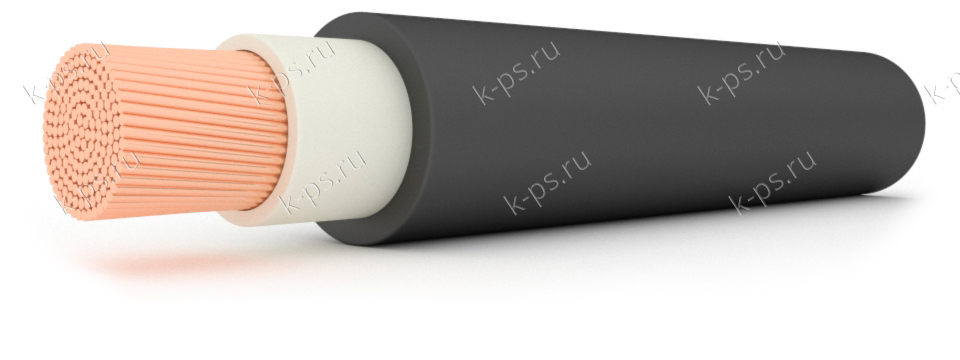

1. Одна медная токопроводящая жила с площадью поперечного сечения 240 мм2
2. Изоляция из поливинилхлоридного пластиката (ПВХ)
3. Заполнение из ПВХ пластиката пониженной горючести - для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
4. Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката пониженной горючести
5. Оболочка из ПВХ пластиката пониженной горючести
