Главная > Каталог продукции > Кабели силовые > С ПВХ изоляцией (0,66/1кВ) > ВВГнг(А)-LS (0,66/1кВ) > ВВГнг(А)-LS 1х150

ВВГнг(А)-LS 1х150

Цена по запросу

под заказ

Характеристики
Расшифровка
Конструкция
Применение

Характеристики

Коэффциент радиуса изгиба: k=10
Радиус изгиба: 214 мм

ГОСТ 31996-2012 (действителен)

Внимание!

При данном радиусе изгиба Барабан №8 является минимальным для намотки!
В противном случае кабель может быть поврежден! Намотка данного кабеля на другой барбан или в бухту производится по усмотрению кладовщика!

Номинальное переменное напряжение	0,66/1 кВ
Количество жил	1
Площадь поперечного сечения	150 мм²
Вес кабеля	1623 кг
Диаметр кабеля	21,4 мм
Допустимый ток короткого замыкания	16,30 кА
Коэффицент радиуса изгиба	10
Класс пожарной безопасности	П1б.8.2.2.2
Срок службы	30 лет
Гарантийный срок эксплуатации	5 лет

Токовая нагрузка в нормальном режиме работы при 100% коэффициенте нагрузки

в воздухе	373 А
на земле	364 А

Токовая нагрузка в режиме перегрузки

в воздухе	421,5 А
на земле	422,2 А

Сопротивление

индуктивное	0,060 Ом/км
активное	0,12 Ом/км

Мощность

в воздухе, напряжение 220В	82,06 кВт
в земле, напряжение 220В	80,08 кВт
в воздухе, напряжение 380В	245,21 кВт
в земле, напряжение 380В	239,29 кВт

Температура

Минимальная температура окружающей среды при эксплуатации кабеля	-50 °C
Максимальная температура окружающей среды при эксплуатации кабеля	50 °C
Минимальная температура прокладки кабеля без предварительного подогрева	-15 °C

Расшифровка

* отсутствие буквы А означает, что токопроводящая жила - медная

В изоляция из ПВХ пластиката

В оболочка из поливинилхлоридного пластиката

Г отсутствие защитного покрова

нг не распространяет горение при групповой прокладке

(А) класс пожарной безопасности категория A

LS с пониженным дымо- и газовыделением (low smoke)

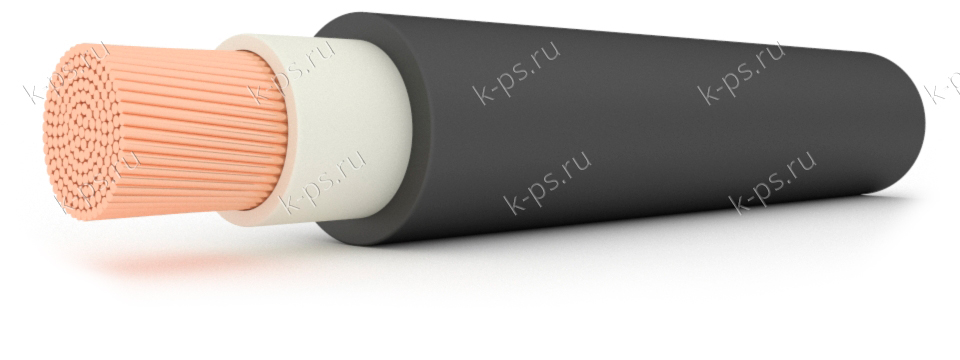

Конструкция

1. Одна медная токопроводящая жила с площадью поперечного сечения 150 мм²

2. Изоляция из поливинилхлоридного пластиката пониженной пожароопасности

3. Заполнение из ПВХ пластиката пониженной пожарной опасности - для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.

4. Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности

5. Оболочка из ПВХ пластиката пониженной пожарной опасности

Применение

Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
Для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях
Класс пожарной опасности по ГОСТ 31565-2012: П1б.8.2.2.2
Предназначены для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования в системах атомных станций классов 3 и 4 по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97)
Могут применяться во взрывоопасных зонах классов В1 и В1-а
