под заказ
 |
Коэффциент радиуса изгиба: k=8 Радиус изгиба: 331 мм |
ГОСТ 31996-2012 (действителен) |
Внимание!
При данном радиусе изгиба Барабан №14 является минимальным для намотки!
В противном случае кабель может быть поврежден! Намотка данного кабеля на другой барбан или в бухту производится по усмотрению кладовщика!
| Номинальное переменное напряжение | 0,66/1 кВ |
| Количество жил | 5 |
| Площадь поперечного сечения | 150 мм2 |
| Вес кабеля | 7582 кг |
| Диаметр кабеля | 47,4 мм |
| Допустимый ток короткого замыкания | 16,30 кА |
| Коэффицент радиуса изгиба | 7,5 |
| Класс пожарной безопасности | O1.8.2.5.4 |
| Срок службы | 30 лет |
| Гарантийный срок эксплуатации | 5 лет |
Токовая нагрузка в нормальном режиме работы при 100% коэффициенте нагрузки
| в воздухе | 322 А |
| на земле | 333 А |
Токовая нагрузка в режиме перегрузки
| в воздухе | 363,6 А |
| на земле | 386,2 А |
Сопротивление
| индуктивное | 0,060 Ом/км |
| активное | 0,12 Ом/км |
Мощность
| в воздухе, напряжение 220В | 70,79 кВт |
| в земле, напряжение 220В | 73,25 кВт |
| в воздухе, напряжение 380В | 211,54 кВт |
| в земле, напряжение 380В | 218,87 кВт |
Температура
| Минимальная температура окружающей среды при эксплуатации кабеля | -50 °C |
| Максимальная температура окружающей среды при эксплуатации кабеля | 50 °C |
| Минимальная температура прокладки кабеля без предварительного подогрева | -15 °C |

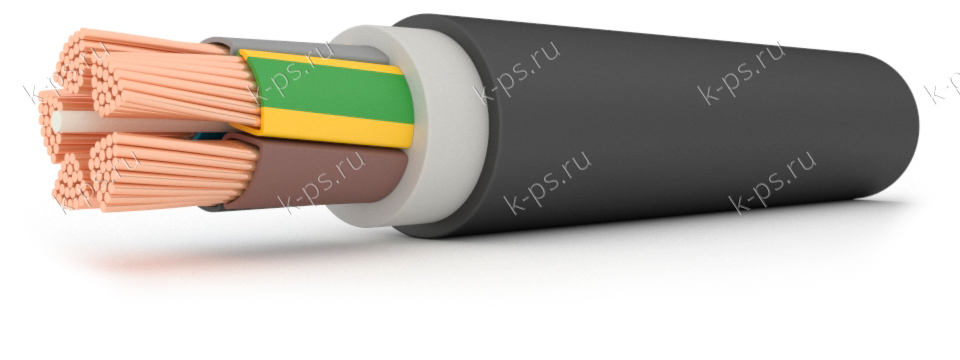

1. Пять медных токопроводящих жил с площадью поперечного сечения 150 мм2
2. Изоляция из поливинилхлоридного пластиката (ПВХ)
3. Заполнение из ПВХ пластиката или невулканизированной резиновой смеси - для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
4. Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката
5. Оболочка из ПВХ пластиката
