773,00 р/м

Производитель: МКМ

В наличии (м): 1046

Разбивка: 1046

Характеристики

Коэффциент радиуса изгиба: k=8
Радиус изгиба: 455 мм

Внимание!

При данном радиусе изгиба Барабан №18 является минимальным для намотки!
В противном случае кабель может быть поврежден! Намотка данного кабеля на другой барбан или в бухту производится по усмотрению кладовщика!

Номинальное переменное напряжение 0,66/1 кВ
Количество жил 3
Площадь поперечного сечения 50 мм2
Вес кабеля 14658 кг
Диаметр кабеля 65,1 мм
Допустимый ток короткого замыкания 5,23 кА
Коэффицент радиуса изгиба 7,5
Класс пожарной безопасности П1б.8.2.2.2
Срок службы 30 лет
Гарантийный срок эксплуатации 5 лет

Токовая нагрузка в нормальном режиме работы при 100% коэффициенте нагрузки

в воздухе 167 А
на земле 187 А

Токовая нагрузка в режиме перегрузки

в воздухе 188,7 А
на земле 216,9 А

Сопротивление

индуктивное 0,063 Ом/км
активное 0,39 Ом/км

Мощность

в воздухе, напряжение 220В 36,74 кВт
в земле, напряжение 220В 41,14 кВт
в воздухе, напряжение 380В 109,79 кВт
в земле, напряжение 380В 122,93 кВт

Температура

Минимальная температура окружающей среды при эксплуатации кабеля -50 °C
Максимальная температура окружающей среды при эксплуатации кабеля 50 °C
Минимальная температура прокладки кабеля без предварительного подогрева -15 °C

Расшифровка

* отсутствие буквы А означает, что токопроводящая жила - медная
В изоляция из ПВХ пластиката
Б броня из стальных оцинкованных лент
В оболочка из поливинилхлоридного пластиката
нг не распространяет горение при групповой прокладке
(А) класс пожарной безопасности категория A
LS с пониженным дымо- и газовыделением (low smoke)

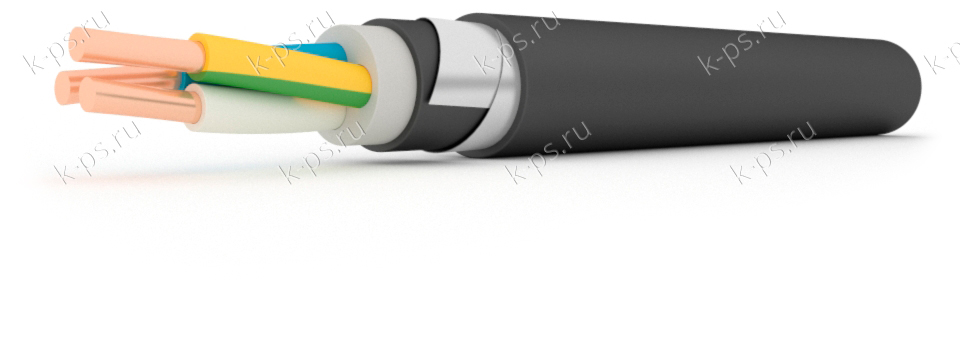

Конструкция

1. Три медных токопроводящих жилы с площадью поперечного сечения 50 мм2

2. Изоляция из поливинилхлоридного пластиката пониженной пожароопасности

3. Заполнение из ПВХ пластиката пониженной пожарной опасности - для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.

4. Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности

5. Броня из стальных оцинкованных лент

6. Защитный шланг из ПВХ пластиката пониженной пожарной опасности

Применение

  • Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
  • Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
  • Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
  • Для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях
  • Класс пожарной опасности по ГОСТ 31565-2012: П1б.8.2.2.2
  • Предназначены для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования в системах атомных станций классов 3 и 4 по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97)
  • Могут применяться во взрывоопасных зонах классов В1 и В1-а
  • Применяются при наличии опасности механических повреждений кабеля
