NYMнг(А)-LS 3x16

Цена по запросу

под заказ

Характеристики
Расшифровка
Конструкция
Применение

Характеристики

Коэффциент радиуса изгиба: k=4
Радиус изгиба: 77 мм

Внимание!

При данном радиусе изгиба Барабан №8 является минимальным для намотки!
В противном случае кабель может быть поврежден! Намотка данного кабеля на другой барбан или в бухту производится по усмотрению кладовщика!

Номинальное переменное напряжение	1 кВ
Количество жил	3
Площадь поперечного сечения	16 мм²
Вес кабеля	864 кг
Диаметр кабеля	19,4 мм
Допустимый ток короткого замыкания	1,74 кА
Коэффицент радиуса изгиба	4
Строительная длина	450 м
Класс пожарной безопасности	П 1б.8.2.2.2
Срок службы	30 лет
Гарантийный срок эксплуатации	5 лет

Токовая нагрузка в нормальном режиме работы при 100% коэффициенте нагрузки

в воздухе	84 А
на земле	102 А

Токовая нагрузка в режиме перегрузки

в воздухе	94,9 А
на земле	118,3 А

Сопротивление

индуктивное	0,068 Ом/км
активное	1,20 Ом/км

Мощность

в воздухе, напряжение 220В	18,48 кВт
в земле, напряжение 220В	22,44 кВт
в воздухе, напряжение 380В	55,22 кВт
в земле, напряжение 380В	67,05 кВт

Температура

Минимальная температура окружающей среды при эксплуатации кабеля	-50 °C
Максимальная температура окружающей среды при эксплуатации кабеля	50 °C
Минимальная температура прокладки кабеля без предварительного подогрева	-5 °C

Расшифровка

N кабель выполнен по немецким стандартам VDE (Normenleitung)

* отсутствие буквы А означает, что токопроводящая жила - медная

Y изоляция жил из поливинилхлоридного пластиката (Isolierung der Adern aus Polyvinylchlorid)

M с защитной оболочкой (Mantelleitung)

нг не распространяет горение при групповой прокладке

(А) класс пожарной безопасности категория A

LS с пониженным дымо- и газовыделением (low smoke)

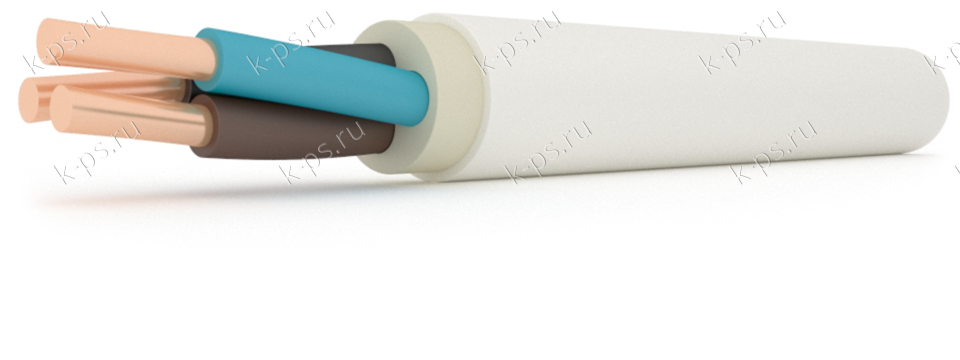

Конструкция

1. Три медных токопроводящих жилы с площадью поперечного сечения 16 мм²

2. Изоляция - мелонаполненный поливинилхлоридный пластикат

3. Заполнение - экструдированная внутренняя оболочка из мелонаполненной резиновой смеси

4. Наружная оболочка - мелонаполненный ПВХ пластикат серого цвета

Применение

Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
Предназначен для прокладки силовых и осветительных сетей во взрывоопасных зонах классов В1б, В1г, ВIIа, а также для осветительных сетей во взрывоопасных зонах класса В1а
