Характеристики

Коэффциент радиуса изгиба: k=8
Радиус изгиба: 207 мм
ГОСТ 31996-2012 (действителен)

Внимание!

При данном радиусе изгиба Барабан №8 является минимальным для намотки!
В противном случае кабель может быть поврежден! Намотка данного кабеля на другой барбан или в бухту производится по усмотрению кладовщика!

Номинальное переменное напряжение 0,66/1 кВ
Количество жил 3
Площадь поперечного сечения 50 мм2
Вес кабеля 1242 кг
Диаметр кабеля 29,7 мм
Допустимый ток короткого замыкания 3,38 кА
Коэффицент радиуса изгиба 7,5
Класс пожарной безопасности O1.8.2.5.4
Срок службы 30 лет
Гарантийный срок эксплуатации 5 лет

Токовая нагрузка в нормальном режиме работы при 100% коэффициенте нагрузки

в воздухе 126 А
на земле 143 А

Токовая нагрузка в режиме перегрузки

в воздухе 142,4 А
на земле 165,9 А

Сопротивление

индуктивное 0,063 Ом/км
активное 0,64 Ом/км

Мощность

в воздухе, напряжение 220В 27,72 кВт
в земле, напряжение 220В 31,46 кВт
в воздухе, напряжение 380В 82,83 кВт
в земле, напряжение 380В 94,01 кВт

Температура

Минимальная температура окружающей среды при эксплуатации кабеля -50 °C
Максимальная температура окружающей среды при эксплуатации кабеля 50 °C
Минимальная температура прокладки кабеля без предварительного подогрева -15 °C

Расшифровка

А алюминиевая токопроводящая жила
В изоляция из ПВХ пластиката
Б броня из стальных оцинкованных лент
б без подушки под броней;
Шв выпрессованный ПВХ защитный шланг

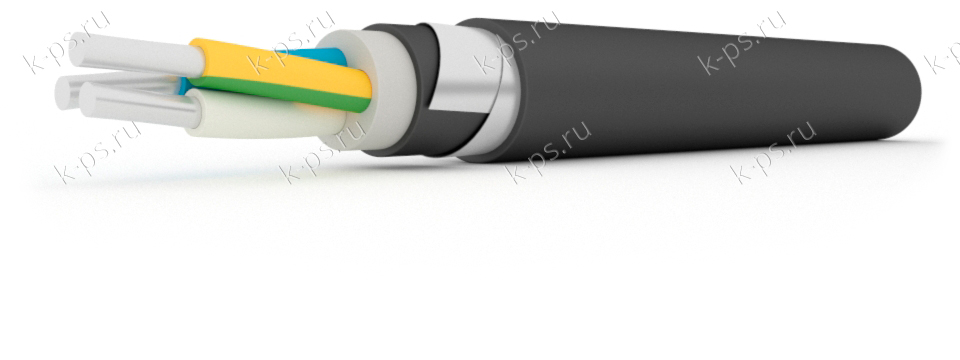

Конструкция

1. Три алюминиевых токопроводящих жилы с площадью поперечного сечения 50 мм2

2. Изоляция из поливинилхлоридного пластиката (ПВХ)

3. Заполнение из ПВХ пластиката или невулканизированной резиновой смеси - для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.

4. Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката

5. Броня из стальных оцинкованных лент

6. Защитный шланг из ПВХ пластиката

Применение

  • Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
  • Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
  • Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
  • Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
  • Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4
  • Применяются при наличии опасности механических повреждений кабеля
