под заказ
 |
Коэффциент радиуса изгиба: k=8 Радиус изгиба: 308 мм |
ГОСТ 31996-2012 (действителен) |
Внимание!
При данном радиусе изгиба Барабан №12 является минимальным для намотки!
В противном случае кабель может быть поврежден! Намотка данного кабеля на другой барбан или в бухту производится по усмотрению кладовщика!
| Номинальное переменное напряжение | 0,66/1 кВ |
| Количество жил | 2 |
| Площадь поперечного сечения | 240 мм2 |
| Вес кабеля | 2732 кг |
| Диаметр кабеля | 44,1 мм |
| Допустимый ток короткого замыкания | 17,54 кА |
| Коэффицент радиуса изгиба | 7,5 |
| Класс пожарной безопасности | O1.8.2.5.4 |
| Срок службы | 30 лет |
| Гарантийный срок эксплуатации | 5 лет |
Токовая нагрузка в нормальном режиме работы при 100% коэффициенте нагрузки
| в воздухе | 359 А |
| на земле | 363 А |
Токовая нагрузка в режиме перегрузки
| в воздухе | 405,7 А |
| на земле | 421,1 А |
Сопротивление
| индуктивное | 0,059 Ом/км |
| активное | 0,13 Ом/км |
Мощность
| в воздухе, напряжение 220В | 78,98 кВт |
| в земле, напряжение 220В | 79,86 кВт |
| в воздухе, напряжение 380В | 236,01 кВт |
| в земле, напряжение 380В | 238,64 кВт |
Температура
| Минимальная температура окружающей среды при эксплуатации кабеля | -50 °C |
| Максимальная температура окружающей среды при эксплуатации кабеля | 50 °C |
| Минимальная температура прокладки кабеля без предварительного подогрева | -15 °C |

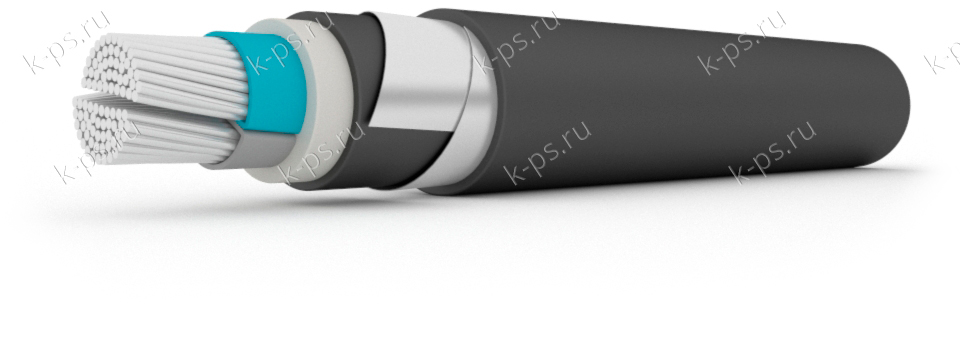

1. Две алюминиевых токопроводящих жилы с площадью поперечного сечения 240 мм2
2. Изоляция из поливинилхлоридного пластиката (ПВХ)
3. Заполнение из ПВХ пластиката или невулканизированной резиновой смеси - для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
4. Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката
5. Броня из стальных оцинкованных лент
6. Защитный шланг из ПВХ пластиката
