Цена по запросу

под заказ

Характеристики

Коэффциент радиуса изгиба: k=5
Радиус изгиба: 187 мм
ГОСТ 1508-78 (действителен)

Внимание!

При данном радиусе изгиба Барабан №8 является минимальным для намотки!
В противном случае кабель может быть поврежден! Намотка данного кабеля на другой барбан или в бухту производится по усмотрению кладовщика!

Номинальное переменное напряжение 1 кВ
Количество жил 5
Площадь поперечного сечения 35 мм2
Вес кабеля 2601 кг
Диаметр кабеля 37,4 мм
Допустимый ток короткого замыкания 3,86 кА
Коэффицент радиуса изгиба 5
Строительная длина 300 м
Класс пожарной безопасности П1б.8.2.5.4
Срок службы 30 лет
Гарантийный срок эксплуатации 5 лет

Токовая нагрузка в нормальном режиме работы при 100% коэффициенте нагрузки

в воздухе 127 А
на земле 147 А

Токовая нагрузка в режиме перегрузки

в воздухе 144,0 А
на земле 170,5 А

Сопротивление

индуктивное 0,064 Ом/км
активное 0,53 Ом/км

Мощность

в воздухе, напряжение 220В 28,03 кВт
в земле, напряжение 220В 32,33 кВт
в воздухе, напряжение 380В 83,76 кВт
в земле, напряжение 380В 96,60 кВт

Температура

Минимальная температура окружающей среды при эксплуатации кабеля -50 °C
Максимальная температура окружающей среды при эксплуатации кабеля 50 °C
Минимальная температура прокладки кабеля без предварительного подогрева -15 °C

Расшифровка

К Кабель
Г гибкий
В изоляция из ПВХ пластиката
В оболочка из поливинилхлоридного пластиката
нг не распространяет горение при групповой прокладке
(А) класс пожарной безопасности категория A

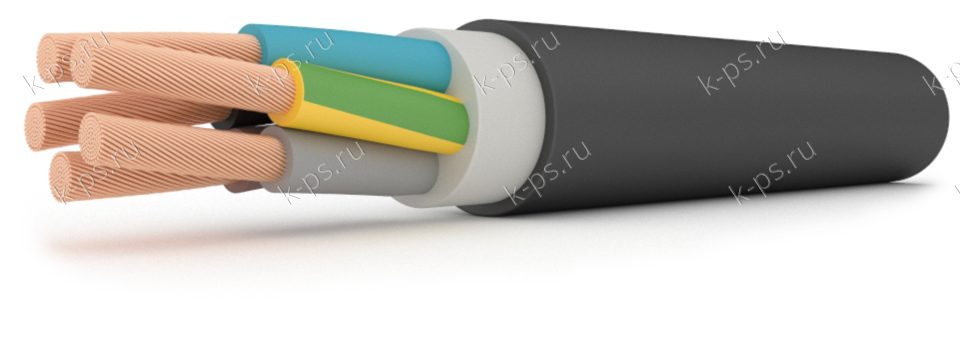

Конструкция

1. Пять медных многопроволочных токопроводящих жил 5 класса с площадью поперечного сечения 35 мм2

2. Изоляция из поливинилхлоридного пластиката (ПВХ)

3. Заполнение из ПВХ пластиката пониженной горючести - для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.

4. Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката пониженной горючести

5. Оболочка из ПВХ пластиката пониженной горючести

Применение

  • Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
  • Предназначены для подвижного и неподвижного присоединения к электрическим приборам, аппаратам, стационарным установкам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 1000 В
  • При групповой прокладке кабель не распространяет горение
