под заказ
 |
Коэффциент радиуса изгиба: k=5 Радиус изгиба: 267 мм |
ГОСТ 1508-78 (действителен) |
Внимание!
При данном радиусе изгиба Барабан №10 является минимальным для намотки!
В противном случае кабель может быть поврежден! Намотка данного кабеля на другой барбан или в бухту производится по усмотрению кладовщика!
| Номинальное переменное напряжение | 1 кВ |
| Количество жил | 2 |
| Площадь поперечного сечения | 185 мм2 |
| Вес кабеля | 5311 кг |
| Диаметр кабеля | 53,4 мм |
| Допустимый ток короткого замыкания | 20,39 кА |
| Коэффицент радиуса изгиба | 5 |
| Строительная длина | 200 м |
| Класс пожарной безопасности | О1.8.2.5.4 |
| Срок службы | 30 лет |
| Гарантийный срок эксплуатации | 5 лет |
Токовая нагрузка в нормальном режиме работы при 100% коэффициенте нагрузки
| в воздухе | 397 А |
| на земле | 405 А |
Токовая нагрузка в режиме перегрузки
| в воздухе | 448,6 А |
| на земле | 469,8 А |
Сопротивление
| индуктивное | 0,060 Ом/км |
| активное | 0,10 Ом/км |
Мощность
| в воздухе, напряжение 220В | 87,34 кВт |
| в земле, напряжение 220В | 89,10 кВт |
| в воздухе, напряжение 380В | 260,99 кВт |
| в земле, напряжение 380В | 266,25 кВт |
Температура
| Минимальная температура окружающей среды при эксплуатации кабеля | -50 °C |
| Максимальная температура окружающей среды при эксплуатации кабеля | 50 °C |
| Минимальная температура прокладки кабеля без предварительного подогрева | -15 °C |

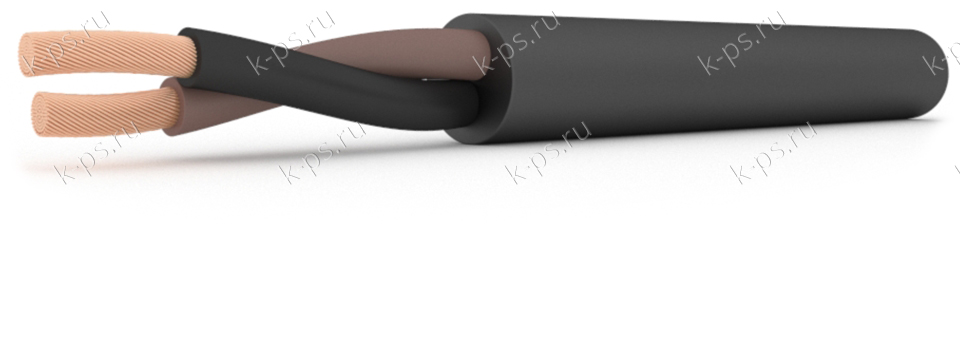

1. Две медных многопроволочных токопроводящих жилы 5 класса с площадью поперечного сечения 185 мм2
2. Изоляция из поливинилхлоридного пластиката (ПВХ)
3. Заполнение из ПВХ пластиката или невулканизированной резиновой смеси - для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
4. Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката
5. Оболочка из ПВХ пластиката
