Коэффциент радиуса изгиба: k=12 Радиус изгиба: 736 мм |
Внимание!
При данном радиусе изгиба Барабан №25 является минимальным для намотки!
В противном случае кабель может быть поврежден! Намотка данного кабеля на другой барбан или в бухту производится по усмотрению кладовщика!
| Номинальное переменное напряжение | 10 кВ |
| Количество жил | 3 |
| Площадь поперечного сечения | 150 мм2 |
| Вес кабеля | 7673 кг |
| Диаметр кабеля | 61,4 мм |
| Допустимый ток короткого замыкания | 21,50 кА |
| Коэффицент радиуса изгиба | 12 |
| Строительная длина | по согласованию |
| Класс пожарной безопасности | О2.8.2.3.4 |
| Срок службы | 30 лет |
| Гарантийный срок эксплуатации | 5 лет |
Токовая нагрузка в нормальном режиме работы при 100% коэффициенте нагрузки
| в воздухе | 423 А |
| на земле | 384 А |
Токовая нагрузка в режиме перегрузки
| в воздухе | 507,6 А |
| на земле | 449,3 А |
Сопротивление
| индуктивное | 0,085 Ом/км |
| активное | 0,12 Ом/км |
Температура
| Минимальная температура окружающей среды при эксплуатации кабеля | -60 °C |
| Максимальная температура окружающей среды при эксплуатации кабеля | 50 °C |
| Минимальная температура прокладки кабеля без предварительного подогрева | -20 °C |

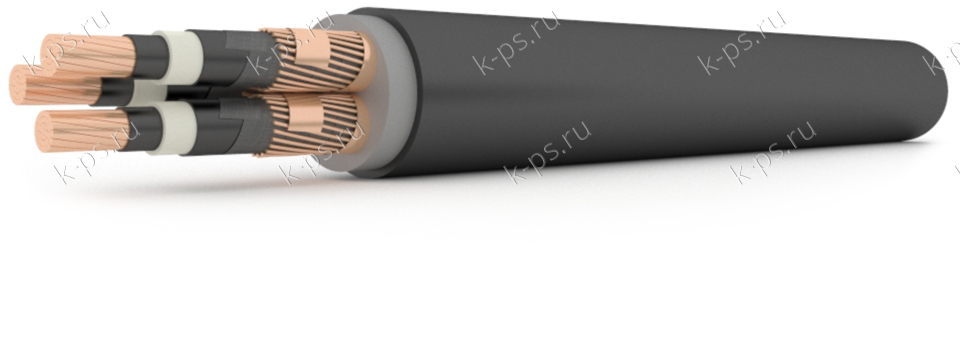

1. Три медных токопроводящих жилы с площадью поперечного сечения 150 мм2
2. Экран по жиле из экструдируемого полупроводящего сшитого полиэтилена
3. Изоляция из сшитого полиэтилена
4. Экран по изоляции из экструдируемого полупроводящего сшитого полиэтилена
5. Слой, наложенный обмоткой, из электропроводящей бумаги или электропроводящей полимерной ленты
6. Экран из медных проволок, скрепленных медной лентой
7. Межфазное заполнение из мелонаполненной невулканизированной резиновой смеси или высоконаполненного поливинилхлоридного пластиката
8. Оболочка из полиэтилена усиленная продольными ребрами жесткости, или с увеличенной толщиной
