под заказ
 |
Коэффциент радиуса изгиба: k=10 Радиус изгиба: 434 мм |
Внимание!
При данном радиусе изгиба Барабан №17 является минимальным для намотки!
В противном случае кабель может быть поврежден! Намотка данного кабеля на другой барбан или в бухту производится по усмотрению кладовщика!
| Номинальное переменное напряжение | 1 кВ |
| Количество жил | 4 |
| Площадь поперечного сечения | 70 мм2 |
| Вес кабеля | 4120 кг |
| Диаметр кабеля | 43,4 мм |
| Допустимый ток короткого замыкания | 9,38 кА |
| Коэффицент радиуса изгиба | 10 |
| Строительная длина | 300 м |
| Класс пожарной безопасности | О2.8.2.3.4 |
| Срок службы | 40 лет |
| Гарантийный срок эксплуатации | 5 лет |
Токовая нагрузка в нормальном режиме работы при 100% коэффициенте нагрузки
| в воздухе | 265 А |
| на земле | 253 А |
Токовая нагрузка в режиме перегрузки
| в воздухе | 318,0 А |
| на земле | 430,1 А |
Сопротивление
| индуктивное | 0,061 Ом/км |
| активное | 0,27 Ом/км |
Мощность
| в воздухе, напряжение 220В | 58,30 кВт |
| в земле, напряжение 220В | 55,66 кВт |
| в воздухе, напряжение 380В | 174,21 кВт |
| в земле, напряжение 380В | 166,32 кВт |
Температура
| Минимальная температура окружающей среды при эксплуатации кабеля | -50 °C |
| Максимальная температура окружающей среды при эксплуатации кабеля | 50 °C |
| Минимальная температура прокладки кабеля без предварительного подогрева | -15 °C |

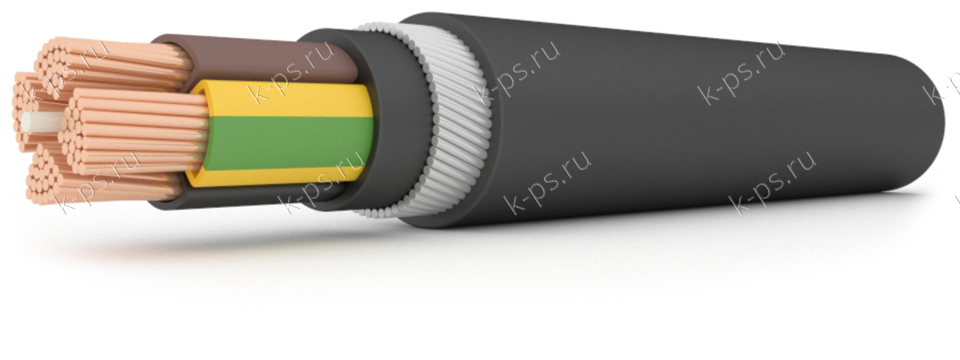

1. Четыре медных токопроводящих жилы с площадью поперечного сечения 70 мм2
2. Обмотка из слюдосодержащих лент
3. Поясная изоляция из полиэтилена или ПВХ пластиката
4. Броня из круглых стальных проволок
5. Защитный шланг из полиэтилена
