под заказ
 |
Коэффциент радиуса изгиба: k=12 Радиус изгиба: 715 мм |
Внимание!
При данном радиусе изгиба Барабан №25 является минимальным для намотки!
В противном случае кабель может быть поврежден! Намотка данного кабеля на другой барбан или в бухту производится по усмотрению кладовщика!
| Номинальное переменное напряжение | 6 кВ |
| Количество жил | 3 |
| Площадь поперечного сечения | 95 мм2 |
| Вес кабеля | 6829 кг |
| Диаметр кабеля | 59,6 мм |
| Допустимый ток короткого замыкания | 13,60 кА |
| Коэффицент радиуса изгиба | 12 |
| Строительная длина | по согласованию |
| Класс пожарной безопасности | П1б.8.2.2.2 |
| Срок службы | 30 лет |
| Гарантийный срок эксплуатации | 5 лет |
Токовая нагрузка в нормальном режиме работы при 100% коэффициенте нагрузки
| в воздухе | 319 А |
| на земле | 279 А |
Токовая нагрузка в режиме перегрузки
| в воздухе | 382,8 А |
| на земле | 326,4 А |
Сопротивление
| индуктивное | 0,087 Ом/км |
| активное | 0,19 Ом/км |
Температура
| Минимальная температура окружающей среды при эксплуатации кабеля | -50 °C |
| Максимальная температура окружающей среды при эксплуатации кабеля | 50 °C |
| Минимальная температура прокладки кабеля без предварительного подогрева | -15 °C |

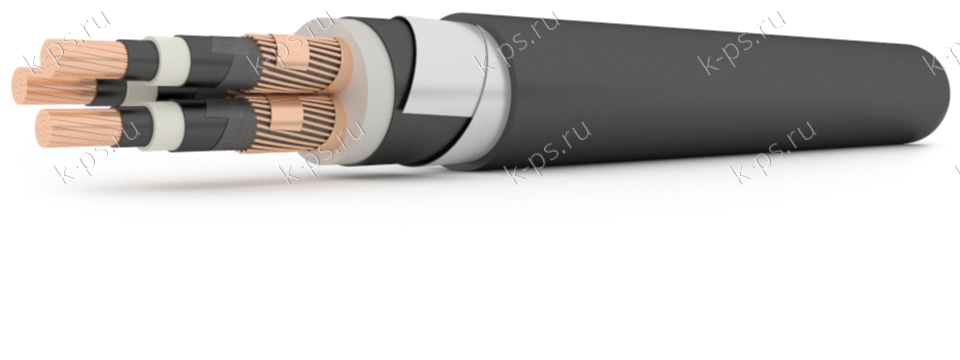

1. Три медных токопроводящих жилы с площадью поперечного сечения 95 мм2
2. Экран по жиле из экструдируемого полупроводящего сшитого полиэтилена
3. Изоляция из сшитого полиэтилена
4. Экран по изоляции из экструдируемого полупроводящего сшитого полиэтилена
5. Слой, наложенный обмоткой, из электропроводящей бумаги или электропроводящей полимерной ленты
6. Экран из медных проволок, скрепленных медной лентой
7. Межфазное заполнение из поливинилхлоридного пластиката пониженной пожарной опасности
8. Оболочка из ПВХ пластиката пониженной пожарной опасности
