ПВБШв 1х1000

Цена по запросу

под заказ

Характеристики
Расшифровка
Конструкция
Применение

Характеристики

Коэффциент радиуса изгиба: k=8
Радиус изгиба: 395 мм

ГОСТ 31996-2012 (действителен)

Внимание!

При данном радиусе изгиба Барабан №16 является минимальным для намотки!
В противном случае кабель может быть поврежден! Намотка данного кабеля на другой барбан или в бухту производится по усмотрению кладовщика!

Номинальное переменное напряжение	1 кВ
Количество жил	1
Площадь поперечного сечения	1000 мм²
Вес кабеля	5890 кг
Диаметр кабеля	56,5 мм
Допустимый ток короткого замыкания	138,00 кА
Коэффицент радиуса изгиба	7,5
Строительная длина	200 м
Класс пожарной безопасности	О2.8.2.3.4
Срок службы	40 лет
Гарантийный срок эксплуатации	5 лет

Токовая нагрузка в нормальном режиме работы при 100% коэффициенте нагрузки

в воздухе	1451 А
на земле	1019 А

Токовая нагрузка в режиме перегрузки

в воздухе	1741,2 А
на земле	1732,3 А

Мощность

в воздухе, напряжение 220В	319,22 кВт
в земле, напряжение 220В	224,18 кВт
в воздухе, напряжение 380В	953,89 кВт
в земле, напряжение 380В	669,89 кВт

Температура

Минимальная температура окружающей среды при эксплуатации кабеля	-50 °C
Максимальная температура окружающей среды при эксплуатации кабеля	50 °C
Минимальная температура прокладки кабеля без предварительного подогрева	-15 °C

Расшифровка

* отсутствие буквы А означает, что токопроводящая жила - медная

Пв изоляция из полиэтилена

Б броня из стальных оцинкованных лент

Шв выпрессованный ПВХ защитный шланг

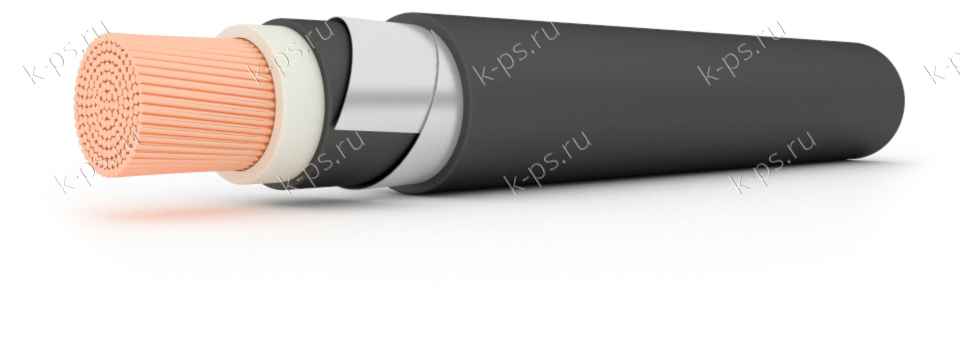

Конструкция

1. Одна медная токопроводящая жила с площадью поперечного сечения 1000 мм²

2. Обмотка из слюдосодержащих лент

3. Поясная изоляция из полиэтилена или ПВХ пластиката

4. Броня из стальных оцинкованных лент

5. Защитный шланг из ПВХ пластиката

Применение

Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
Применяются для прокладки в условиях, если кабель подвергается значительным растягивающим условиям при эксплуатации
Для прокладки в земле (в траншеях), где возможны осевые и радиальные механические воздействия на кабель
