ПвБШвнг(А)-LS 1х1000

Цена по запросу

под заказ

Характеристики
Расшифровка
Конструкция
Применение

Характеристики

Коэффциент радиуса изгиба: k=8
Радиус изгиба: 395 мм

Внимание!

При данном радиусе изгиба Барабан №16 является минимальным для намотки!
В противном случае кабель может быть поврежден! Намотка данного кабеля на другой барбан или в бухту производится по усмотрению кладовщика!

Номинальное переменное напряжение	1 кВ
Количество жил	1
Площадь поперечного сечения	1000 мм²
Вес кабеля	6432 кг
Диаметр кабеля	56,5 мм
Допустимый ток короткого замыкания	138,00 кА
Коэффицент радиуса изгиба	7,5
Строительная длина	200 м
Класс пожарной безопасности	П1б.8.2.2.2
Срок службы	40 лет
Гарантийный срок эксплуатации	5 лет

Токовая нагрузка в нормальном режиме работы при 100% коэффициенте нагрузки

в воздухе	1451 А
на земле	1019 А

Токовая нагрузка в режиме перегрузки

в воздухе	1741,2 А
на земле	1732,3 А

Мощность

в воздухе, напряжение 220В	319,22 кВт
в земле, напряжение 220В	224,18 кВт
в воздухе, напряжение 380В	953,89 кВт
в земле, напряжение 380В	669,89 кВт

Температура

Минимальная температура окружающей среды при эксплуатации кабеля	-50 °C
Максимальная температура окружающей среды при эксплуатации кабеля	50 °C
Минимальная температура прокладки кабеля без предварительного подогрева	-15 °C

Расшифровка

* отсутствие буквы А означает, что токопроводящая жила - медная

Пв изоляция из полиэтилена

Б броня из стальных оцинкованных лент

Шв выпрессованный ПВХ защитный шланг

нг не распространяет горение при групповой прокладке

(А) класс пожарной безопасности категория A

LS с пониженным дымо- и газовыделением (low smoke)

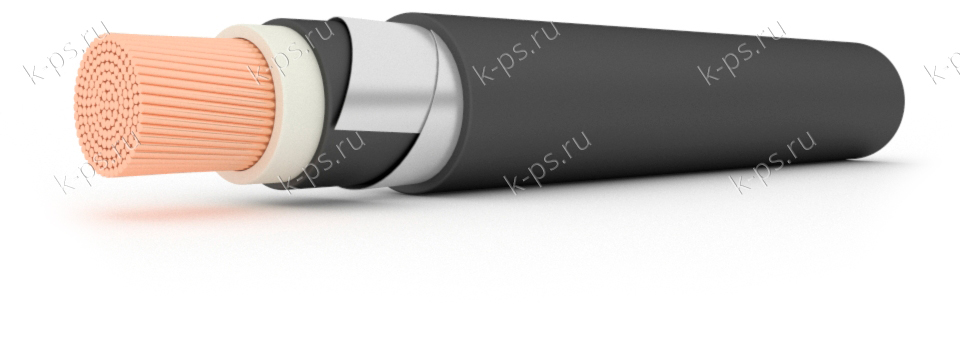

Конструкция

1. Одна медная токопроводящая жила с площадью поперечного сечения 1000 мм²

2. Обмотка из слюдосодержащих лент

3. Поясная изоляция из поливинилхлоридной композиции пониженной пожарной опасности

4. Броня из стальных оцинкованных лент

5. Защитный шланг из ПВХ пластиката пониженной пожарной опасности

Применение

Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
Применяются при наличии опасности механических повреждений кабеля
При групповой прокладке кабель не распространяет горение
С низким дымо- и газовыделением
Кабели применяются для прокладки: в земле (траншеях) с низкой, средней или высокой коррозионной активностью, с наличием или отсутствием блуждающих токов, и если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям; в грунтах с повышенной влажностью; в воде
Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Продолжительность работы в аварийном режиме не должна быть более 6 часов в сутки
