АПвБШвнг(А) 5х240

Цена по запросу

под заказ

Характеристики
Расшифровка
Конструкция
Применение

Характеристики

Коэффциент радиуса изгиба: k=10
Радиус изгиба: 664 мм

Внимание!

При данном радиусе изгиба Барабан №25 является минимальным для намотки!
В противном случае кабель может быть поврежден! Намотка данного кабеля на другой барбан или в бухту производится по усмотрению кладовщика!

Номинальное переменное напряжение	1 кВ
Количество жил	5
Площадь поперечного сечения	240 мм²
Вес кабеля	6609 кг
Диаметр кабеля	66,4 мм
Допустимый ток короткого замыкания	21,70 кА
Коэффицент радиуса изгиба	10
Строительная длина	200 м
Класс пожарной безопасности	П1б.8.2.5.4
Срок службы	40 лет
Гарантийный срок эксплуатации	5 лет

Токовая нагрузка в нормальном режиме работы при 100% коэффициенте нагрузки

в воздухе	453 А
на земле	397 А

Токовая нагрузка в режиме перегрузки

в воздухе	543,6 А
на земле	674,9 А

Сопротивление

индуктивное	0,059 Ом/км
активное	0,13 Ом/км

Мощность

в воздухе, напряжение 220В	99,66 кВт
в земле, напряжение 220В	87,34 кВт
в воздухе, напряжение 380В	297,80 кВт
в земле, напряжение 380В	260,99 кВт

Температура

Минимальная температура окружающей среды при эксплуатации кабеля	-50 °C
Максимальная температура окружающей среды при эксплуатации кабеля	50 °C
Минимальная температура прокладки кабеля без предварительного подогрева	-15 °C

Расшифровка

А алюминиевая токопроводящая жила

Пв изоляция из полиэтилена

Б броня из стальных оцинкованных лент

Шв выпрессованный ПВХ защитный шланг

нг не распространяет горение при групповой прокладке

(А) класс пожарной безопасности категория A

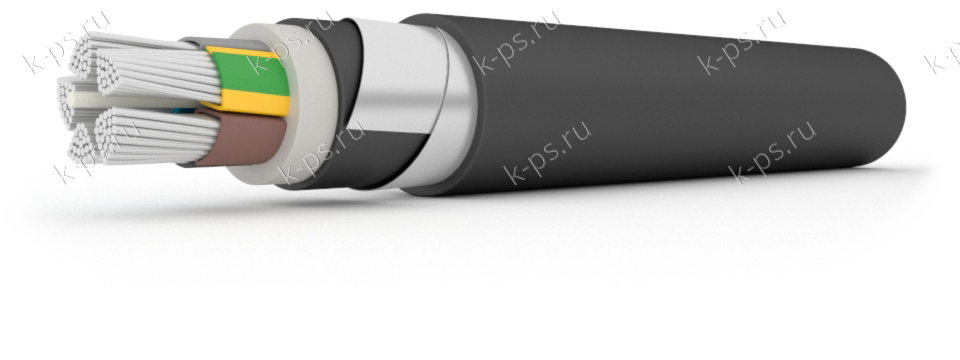

Конструкция

1. Пять алюминиевых токопроводящих жил с площадью поперечного сечения 240 мм²

2. Обмотка из слюдосодержащих лент

3. Поясная изоляция из полиэтилена или ПВХ пластиката

4. Броня из стальных оцинкованных лент

5. Защитный шланг из ПВХ пластиката пониженной горючести

Применение

Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
Применяются при наличии опасности механических повреждений кабеля
Кабели применяются для прокладки: в земле (траншеях) с низкой, средней или высокой коррозионной активностью, с наличием или отсутствием блуждающих токов, и если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям; в грунтах с повышенной влажностью; в воде
Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Продолжительность работы в аварийном режиме не должна быть более 6 часов в сутки
Предназначены для групповой прокладки в кабельных сооружениях наружных (открытых) электроустановок (кабельных эстакадах, галереях)
