АСБ 3х95-6кВ

Цена по запросу

под заказ

Характеристики
Расшифровка
Конструкция
Применение

Характеристики

Коэффциент радиуса изгиба: k=15
Радиус изгиба: 667 мм

ГОСТ 18410-73 (действителен)

Внимание!

При данном радиусе изгиба Барабан №25 является минимальным для намотки!
В противном случае кабель может быть поврежден! Намотка данного кабеля на другой барбан или в бухту производится по усмотрению кладовщика!

Номинальное переменное напряжение	6 кВ
Количество жил	3
Площадь поперечного сечения	95 мм²
Вес кабеля	4385 кг
Диаметр кабеля	44,5 мм
Допустимый ток короткого замыкания	7,66 кА
Коэффицент радиуса изгиба	15
Строительная длина	250 м
Класс пожарной безопасности	O1.8.2.5.4
Срок службы	30 лет
Гарантийный срок эксплуатации	4,5 года

Токовая нагрузка в нормальном режиме работы при 100% коэффициенте нагрузки

в воздухе	214 А
на земле	213 А

Сопротивление

индуктивное	0,078 Ом/км
активное	0,33 Ом/км

Температура

Минимальная температура окружающей среды при эксплуатации кабеля	-50 °C
Максимальная температура окружающей среды при эксплуатации кабеля	50 °C
Минимальная температура прокладки кабеля без предварительного подогрева	0 °C

Расшифровка

А алюминиевая токопроводящая жила

С свинцовая оболочка;

Б броня из стальных оцинкованных лент

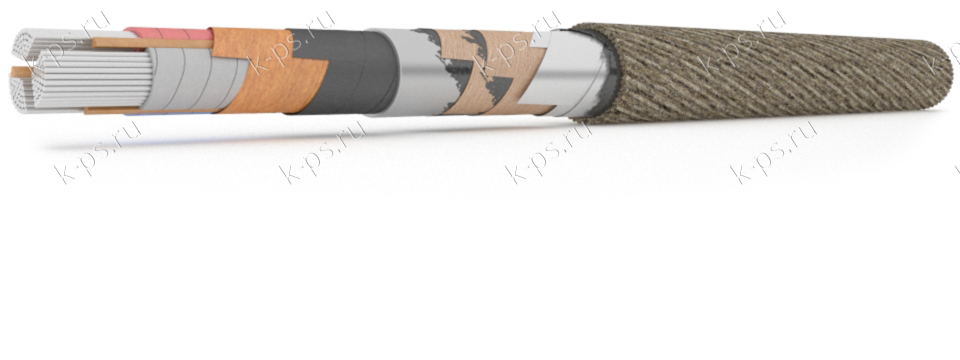

Конструкция

1. Три алюминиевых токопроводящих жилы с площадью поперечного сечения 95 мм²

2. Фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом

3. Заполнение из бумажных жгутов

4. Поясная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом

5. Экран из электропроводящей бумаги

6. Свинцовая оболочка

7. Подушка:

битумный состав или битум;
крепированная бумага или кабельная пропитанная;
битумный состав или битум;
крепированная бумага или кабельная пропитанная;
битумный состав или битум.

8. Броня из стальных оцинкованных лент

9. Наружный покров:

битумный состав или битум, или вязкий подклеивающий состав;
пропитанная кабельная пряжа или стеклянная пряжа из штапелированного волокна;
битумный состав или битум, или вязкий подклеивающий состав;
покрытие, предохраняющее витки кабеля от слипания.

Применение

Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
Применяются при наличии опасности механических повреждений кабеля
Для прокладки в земле (траншеях) с низкой и средней коррозионной активностью
Допускается разность уровней между высшей и низшей точками расположения кабеля не более 15 м
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на номинальное напряжение 10 кВ номинальной частотой 50 Гц
