ААШв 3х70+1х35-1кВ

Цена по запросу

под заказ

Характеристики
Расшифровка
Конструкция
Применение

Характеристики

Коэффциент радиуса изгиба: k=25
Радиус изгиба: 1427 мм

Внимание!

При данном радиусе изгиба Барабан №30 является минимальным для намотки!
В противном случае кабель может быть поврежден! Намотка данного кабеля на другой барбан или в бухту производится по усмотрению кладовщика!

Номинальное переменное напряжение	1 кВ
Количество жил	3
Площадь поперечного сечения	70 мм²
Вес кабеля	5403 кг
Диаметр кабеля	57,1 мм
Допустимый ток короткого замыкания	5,52 кА
Коэффицент радиуса изгиба	25
Строительная длина	300 м
Класс пожарной безопасности	O1.8.2.5.4
Срок службы	30 лет
Гарантийный срок эксплуатации	4,5 года

Токовая нагрузка в нормальном режиме работы при 100% коэффициенте нагрузки

в воздухе	180 А
на земле	184 А

Сопротивление

индуктивное	0,061 Ом/км
активное	0,44 Ом/км

Мощность

в воздухе, напряжение 220В	39,60 кВт
в земле, напряжение 220В	40,48 кВт
в воздухе, напряжение 380В	118,33 кВт
в земле, напряжение 380В	120,96 кВт

Температура

Минимальная температура окружающей среды при эксплуатации кабеля	-50 °C
Максимальная температура окружающей среды при эксплуатации кабеля	50 °C
Минимальная температура прокладки кабеля без предварительного подогрева	0 °C

Расшифровка

А алюминиевая токопроводящая жила

А алюминиевая оболочка;

Шв выпрессованный ПВХ защитный шланг

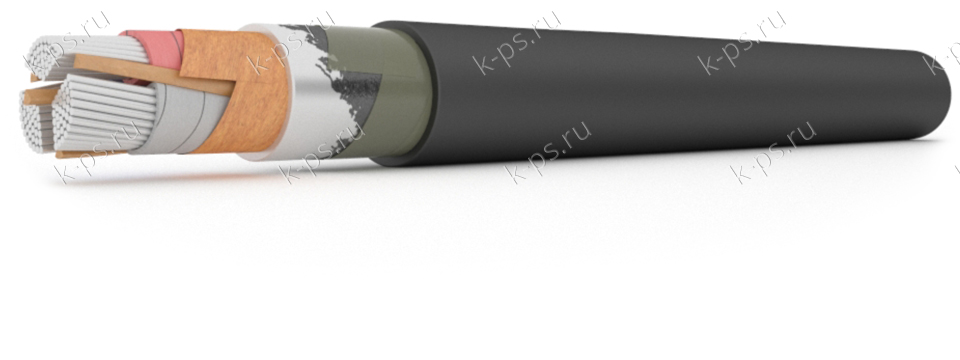

Конструкция

1. Три алюминиевых токопроводящих жилы с площадью поперечного сечения 70 мм²

2. Фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом

3. Заполнение из бумажных жгутов

4. Поясная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом

5. Алюминиевая оболочка

6. Наружный покров:

битумный состав, вязкий подклеивающий состав или битум
лента поливинилхлоридная, полиэтилентерефталатная или другая равноценная

7. Защитный шланг из ПВХ пластиката

Применение

Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
Для прокладки в земле (траншеях) с низкой и средней коррозионной активностью, в шахтах не опасных по газу и пыли, в помещениях (туннелях), каналах, коллекторах, производственных помещениях, в т.ч. пожароопасных, по эстакадам и мостам
Допускается разность уровней между высшей и низшей точками расположения кабеля не более 25 м
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на номинальное напряжение 1 кВ номинальной частотой 50 Гц
