под заказ
 |
Коэффциент радиуса изгиба: k=8 Радиус изгиба: 283 мм |
ГОСТ 24334-80 (действителен) |
Внимание!
При данном радиусе изгиба Барабан №12 является минимальным для намотки!
В противном случае кабель может быть поврежден! Намотка данного кабеля на другой барбан или в бухту производится по усмотрению кладовщика!
| Номинальное переменное напряжение | 1 кВ |
| Количество жил | 5 |
| Площадь поперечного сечения | 16 мм2 |
| Вес кабеля | 1926 кг |
| Диаметр кабеля | 35,5 мм |
| Допустимый ток короткого замыкания | 1,74 кА |
| Коэффицент радиуса изгиба | 8 |
| Строительная длина | 450 м |
| Класс пожарной безопасности | 02.8.2.5.4 |
| Срок службы | 4 года |
| Гарантийный срок эксплуатации | 0,5 лет |
Токовая нагрузка в нормальном режиме работы при 100% коэффициенте нагрузки
| в воздухе | 78 А |
| на земле | 95 А |
Токовая нагрузка в режиме перегрузки
| в воздухе | 88,3 А |
| на земле | 110,0 А |
Сопротивление
| индуктивное | 0,068 Ом/км |
| активное | 1,16 Ом/км |
Мощность
| в воздухе, напряжение 220В | 17,19 кВт |
| в земле, напряжение 220В | 20,87 кВт |
| в воздухе, напряжение 380В | 51,36 кВт |
| в земле, напряжение 380В | 62,36 кВт |
Температура
| Минимальная температура окружающей среды при эксплуатации кабеля | -60 °C |
| Максимальная температура окружающей среды при эксплуатации кабеля | 50 °C |
| Минимальная температура прокладки кабеля без предварительного подогрева | -40 °C |

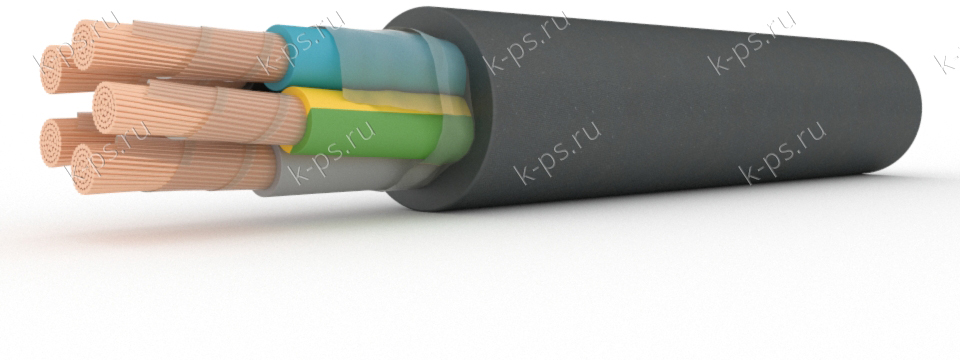

1. Пять медных многопроволочных токопроводящих жил 5 класса с площадью поперечного сечения 16 мм2
2. Изоляция из термоэластопласта
3. Оболочка из термоэластопласта
