Характеристики

Коэффциент радиуса изгиба: k=8
Радиус изгиба: 99 мм
ГОСТ 24334-80 (действителен)

Внимание!

При данном радиусе изгиба Барабан №8 является минимальным для намотки!
В противном случае кабель может быть поврежден! Намотка данного кабеля на другой барбан или в бухту производится по усмотрению кладовщика!

Номинальное переменное напряжение 1 кВ
Количество жил 2
Площадь поперечного сечения 4 мм2
Вес кабеля 206 кг
Диаметр кабеля 12,4 мм
Допустимый ток короткого замыкания 0,43 кА
Коэффицент радиуса изгиба 8
Строительная длина 450 м
Класс пожарной безопасности 02.8.2.5.4
Срок службы 4 года
Гарантийный срок эксплуатации 0,5 лет

Токовая нагрузка в нормальном режиме работы при 100% коэффициенте нагрузки

в воздухе 36 А
на земле 47 А

Токовая нагрузка в режиме перегрузки

в воздухе 40,7 А
на земле 54,5 А

Сопротивление

индуктивное 0,095 Ом/км
активное 4,65 Ом/км

Мощность

в воздухе, напряжение 220В 7,92 кВт
в земле, напряжение 220В 10,34 кВт
в воздухе, напряжение 380В 23,67 кВт
в земле, напряжение 380В 30,90 кВт

Температура

Минимальная температура окружающей среды при эксплуатации кабеля -60 °C
Максимальная температура окружающей среды при эксплуатации кабеля 50 °C
Минимальная температура прокладки кабеля без предварительного подогрева -40 °C

Расшифровка

К кабель
Г гибкий
тп изоляция и оболочка из термоэластопласта
ХЛ холодостойкое исполнение

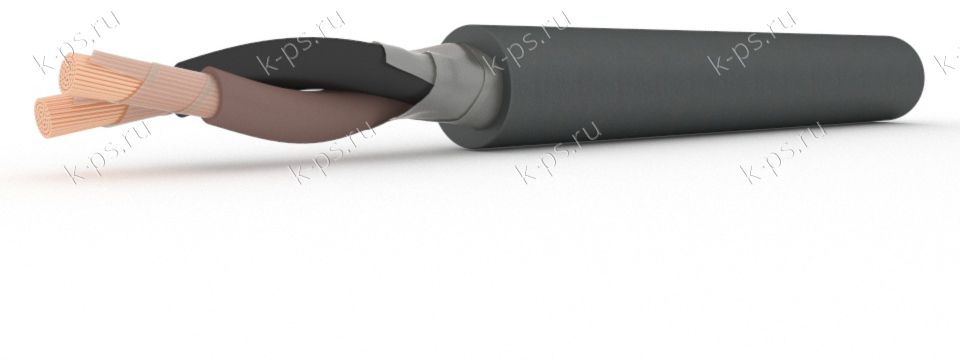

Конструкция

1. Две медных многопроволочных токопроводящих жилы 5 класса с площадью поперечного сечения 4 мм2

2. Изоляция из термоэластопласта

3. Оболочка из термоэластопласта

Применение

  • Предназначены для присоединения передвижных механизмов к электрическим сетям при переменном напряжении 660 В частотой до 400 Гц или постоянном напряжении 1000 В, при изгибах с радиусом не менее 8 диаметров кабеля при допустимой температуре нагрева токопроводящих жил до 75 0 С
  • Кабели не предназначены для применения на подъемно – транспортном оборудовании
