под заказ
 |
Коэффциент радиуса изгиба: k=8 Радиус изгиба: 696 мм |
ГОСТ 24334-80 (действителен) |
Внимание!
При данном радиусе изгиба Барабан №25 является минимальным для намотки!
В противном случае кабель может быть поврежден! Намотка данного кабеля на другой барбан или в бухту производится по усмотрению кладовщика!
| Номинальное переменное напряжение | 1 кВ |
| Количество жил | 5 |
| Площадь поперечного сечения | 240 мм2 |
| Вес кабеля | 12772 кг |
| Диаметр кабеля | 87,0 мм |
| Допустимый ток короткого замыкания | 26,80 кА |
| Коэффицент радиуса изгиба | 8 |
| Строительная длина | 200 м |
| Класс пожарной безопасности | 02.8.2.5.4 |
| Срок службы | 4 года |
| Гарантийный срок эксплуатации | 0,5 лет |
Токовая нагрузка в нормальном режиме работы при 100% коэффициенте нагрузки
| в воздухе | 439 А |
| на земле | 438 А |
Токовая нагрузка в режиме перегрузки
| в воздухе | 496,0 А |
| на земле | 508,1 А |
Сопротивление
| индуктивное | 0,059 Ом/км |
| активное | 0,08 Ом/км |
Мощность
| в воздухе, напряжение 220В | 96,57 кВт |
| в земле, напряжение 220В | 96,37 кВт |
| в воздухе, напряжение 380В | 288,57 кВт |
| в земле, напряжение 380В | 287,96 кВт |
Температура
| Минимальная температура окружающей среды при эксплуатации кабеля | -60 °C |
| Максимальная температура окружающей среды при эксплуатации кабеля | 50 °C |
| Минимальная температура прокладки кабеля без предварительного подогрева | -40 °C |

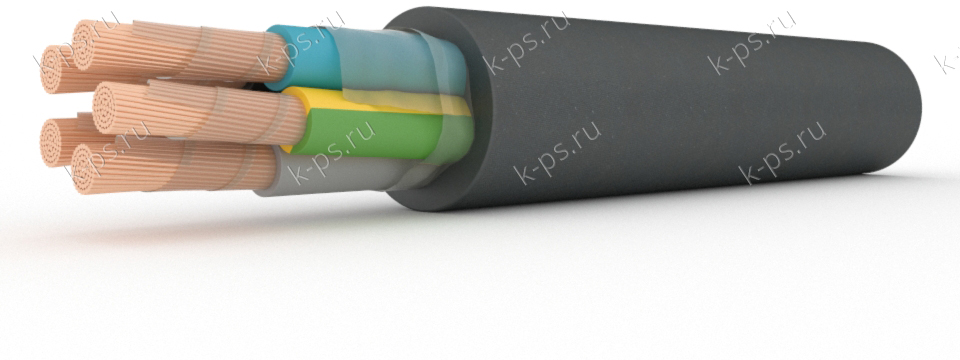

1. Пять медных многопроволочных токопроводящих жил 5 класса с площадью поперечного сечения 240 мм2
2. Изоляция из резины
3. Оболочка из резины
