под заказ
 |
Коэффциент радиуса изгиба: k=8 Радиус изгиба: 247 мм |
ГОСТ 24334-80 (действителен) |
Внимание!
При данном радиусе изгиба Барабан №10 является минимальным для намотки!
В противном случае кабель может быть поврежден! Намотка данного кабеля на другой барбан или в бухту производится по усмотрению кладовщика!
| Номинальное переменное напряжение | 1 кВ |
| Количество жил | 4 |
| Площадь поперечного сечения | 25 мм2 |
| Вес кабеля | 1530 кг |
| Диаметр кабеля | 30,9 мм |
| Допустимый ток короткого замыкания | 2,78 кА |
| Коэффицент радиуса изгиба | 8 |
| Строительная длина | 300 м |
| Класс пожарной безопасности | 02.8.2.5.4 |
| Срок службы | 4 года |
| Гарантийный срок эксплуатации | 0,5 лет |
Токовая нагрузка в нормальном режиме работы при 100% коэффициенте нагрузки
| в воздухе | 104 А |
| на земле | 124 А |
Токовая нагрузка в режиме перегрузки
| в воздухе | 117,7 А |
| на земле | 143,5 А |
Сопротивление
| индуктивное | 0,066 Ом/км |
| активное | 0,74 Ом/км |
Мощность
| в воздухе, напряжение 220В | 22,92 кВт |
| в земле, напряжение 220В | 27,21 кВт |
| в воздухе, напряжение 380В | 68,47 кВт |
| в земле, напряжение 380В | 81,31 кВт |
Температура
| Минимальная температура окружающей среды при эксплуатации кабеля | -60 °C |
| Максимальная температура окружающей среды при эксплуатации кабеля | 50 °C |
| Минимальная температура прокладки кабеля без предварительного подогрева | -40 °C |

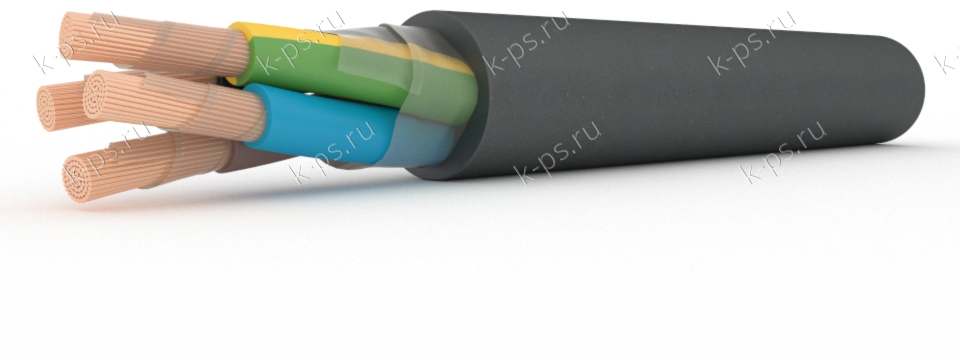

1. Четыре медных многопроволочных токопроводящих жилы 5 класса с площадью поперечного сечения 25 мм2
2. Изоляция из резины
3. Оболочка из резины
